電動扭力扳手簡介：
上海實干廠家新上線銷售的此款m42套筒電動扭力扳手是裝配螺紋件及螺栓的機械化施工工具，該高m42套筒電動扭力扳手具有自動控制扭矩功能。電動扭力扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶,、發電設備的安裝。套筒電動扭力扳手應用于型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。
產品型號
(Model) |
測量范圍
（N.m） |
長度
（mm） |
重量
（KG） |
方榫
（mm） |
|
SGDD-230 |
50-230 |
336X69X182 |
3.1 |
19 |
|
SGDD-700 |
200-700 |
336X69X182 |
3.3 |
19 |
|
SGDD-600 |
200-600 |
256X90X298 |
7.5 |
19 |
|
SGDD-1000 |
300-1000 |
260X90X302 |
7.8 |
25 |
|
SGDD-1500 |
500-1500 |
515X106X150 |
9.3 |
25 |
|
SGDD-1500J |
300-1500 |
322X90X270 |
8.0 |
25 |
|
SGDD-2000 |
600-2000 |
520X115X150 |
10.8 |
32 |
|
SGDD-2500 |
800-2500 |
363X112X288 |
9.5 |
32 |
|
SGDD-3500 |
1500-3500 |
640X125X150 |
19 |
38 |
m42套筒電動扭力扳手特點：
電動扭力扳手由主機和控制儀兩部分組成，主機采用雙重,緣單相串激式電動機和減速機構，結構新穎、體積小、重量輕、安全可靠。由于采用靜扭結構，運轉平穩，無振動、無沖擊，噪音小，操作者不受反力矩的影響，因而勞動強度低。額定電壓220V50/60Hz 精度±5%。

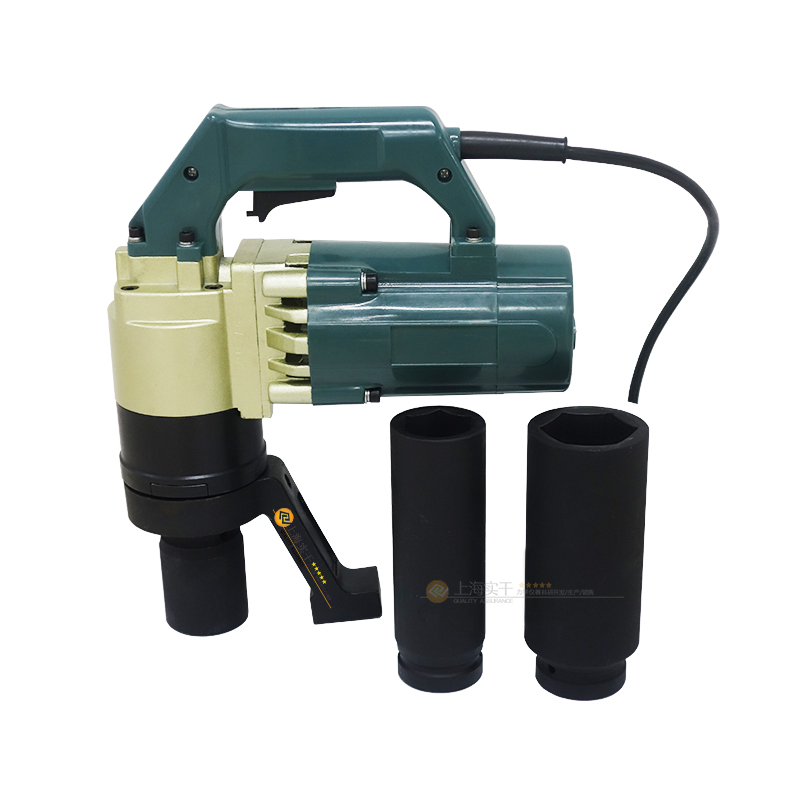

直柄定扭矩電動扳手圖片
m42套筒電動扭力扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
m42套筒電動扭力扳手扭矩的選擇與調節
1、用戶可在50-3500N.m的范圍內任意選擇相應規格的
定扭矩電動扳手。
2、控制儀面板上有“扭矩調解旋鈕”�？逃�0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）
3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。

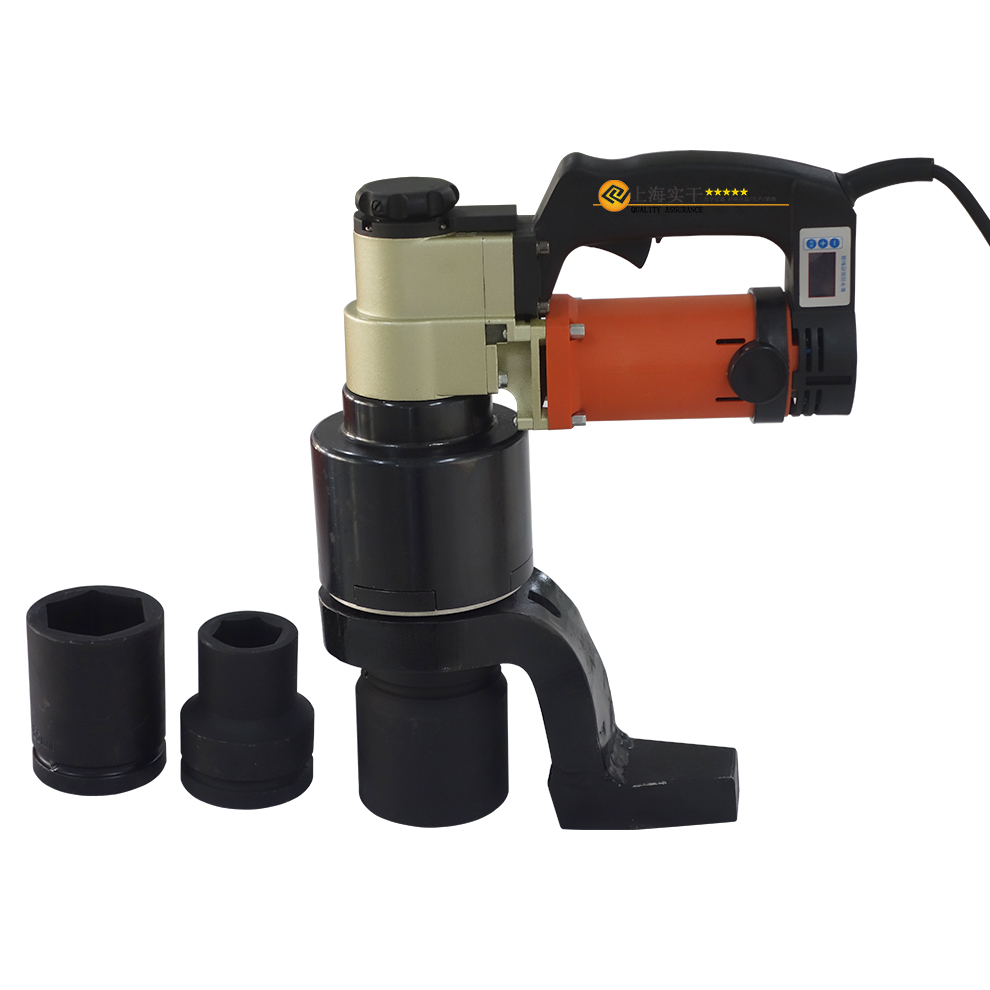

數顯m42套筒電動扭力扳手圖片
